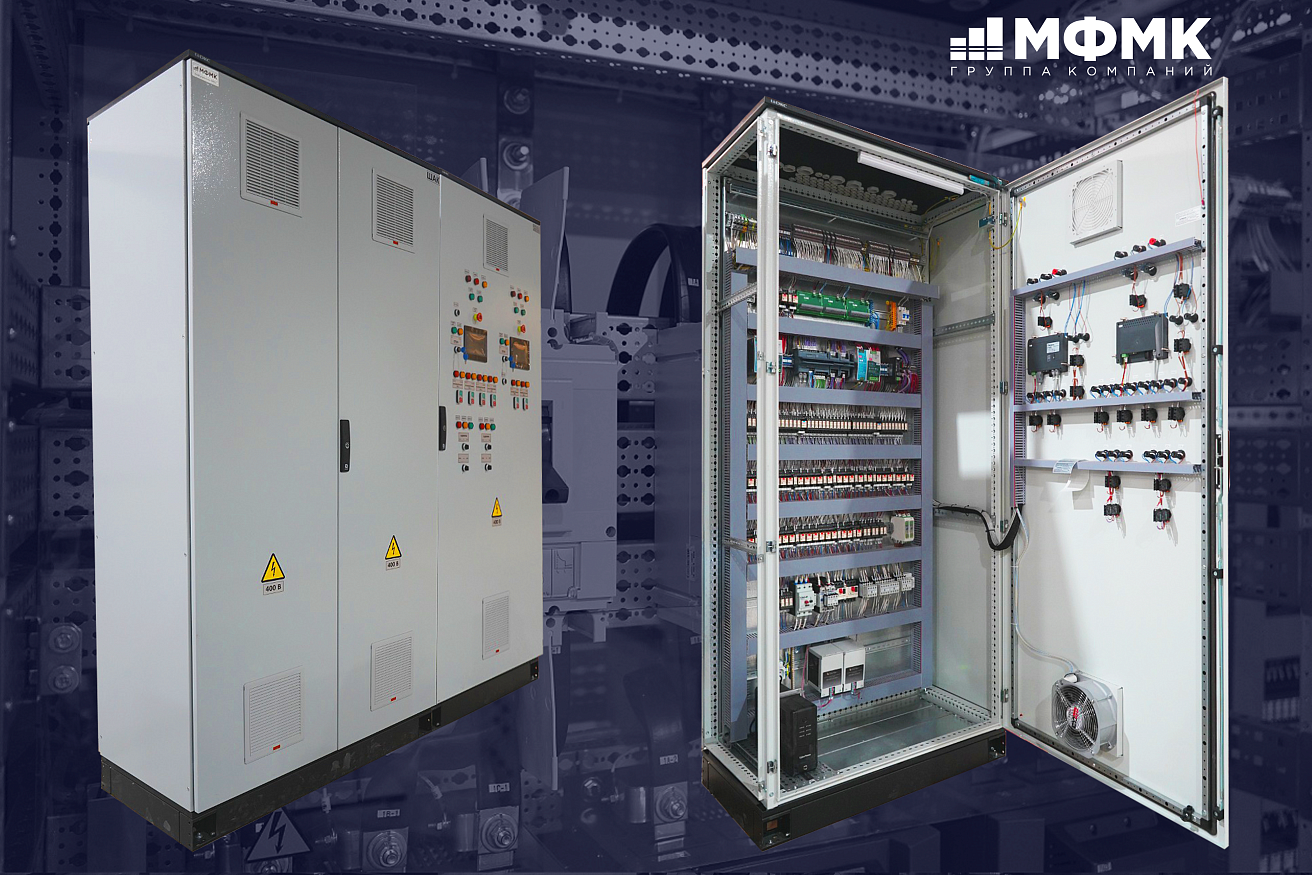

Разработка и изготовление шкафа автоматизации противопожарной системы складского комплекса с административно-бытовой частью, г. Саратов
Саратов
Коммерческая недвижимость
Задача: Произвести комплексную систему автоматизации для управления двумя независимыми противопожарными системами – внутренней и внешней.
Решение: Произведен программно-аппаратный комплекс, реализованный на двух независимых платформах, что обеспечивает гибкость и отказоустойчивость.
Секция 1 (Силовая):
Два независимых ввода: 630А, 250А, общей мощностью 450 кВт, нагрузка - 6 насосов (18,5 – 132кВт)
Особенности:
- Для всех насосов, кроме Jockey, реализован плавный пуск;
- Предусмотрена принудительная вентиляция.
Секция 2 (Управления):
Реализована на двух ПЛК, объединенных в одну систему. Критически важные цепи построены на релейной автоматике. Питание обеспечено двумя источниками бесперебойного питания (ИБП) с АКБ 24В 4,5 А·ч.
Особенности:
- Электронные модули FLC-18, производимые МФМК, контролируют целостность цепей;
- Реализована возможность диспетчеризации, связь по протоколу Modbus RTU.
