Разработка компонентов системы автоматизации для ЦТП (реконструкция Люберецких очистных сооружений, Московская обл.)
Некрасовка
Производственные предприятия
Задача: Спроектировать и изготовить комплекс шкафов управления и распределения для центрального теплового пункта, обеспечивающих управление насосами, клапанами и сбор данных с датчиков.
Решение: Изготовлен шкаф автоматики, ВРУ с АВР, распределительные шкафы, шкаф преобразователей частоты ШПЧ и шкаф учета тепловой энергии. Реализована распределенная архитектура управления и диспетчеризации с обменом данными по Modbus RTU, Modbus TCP (Ethernet) и GSM.
Преимущества решения:

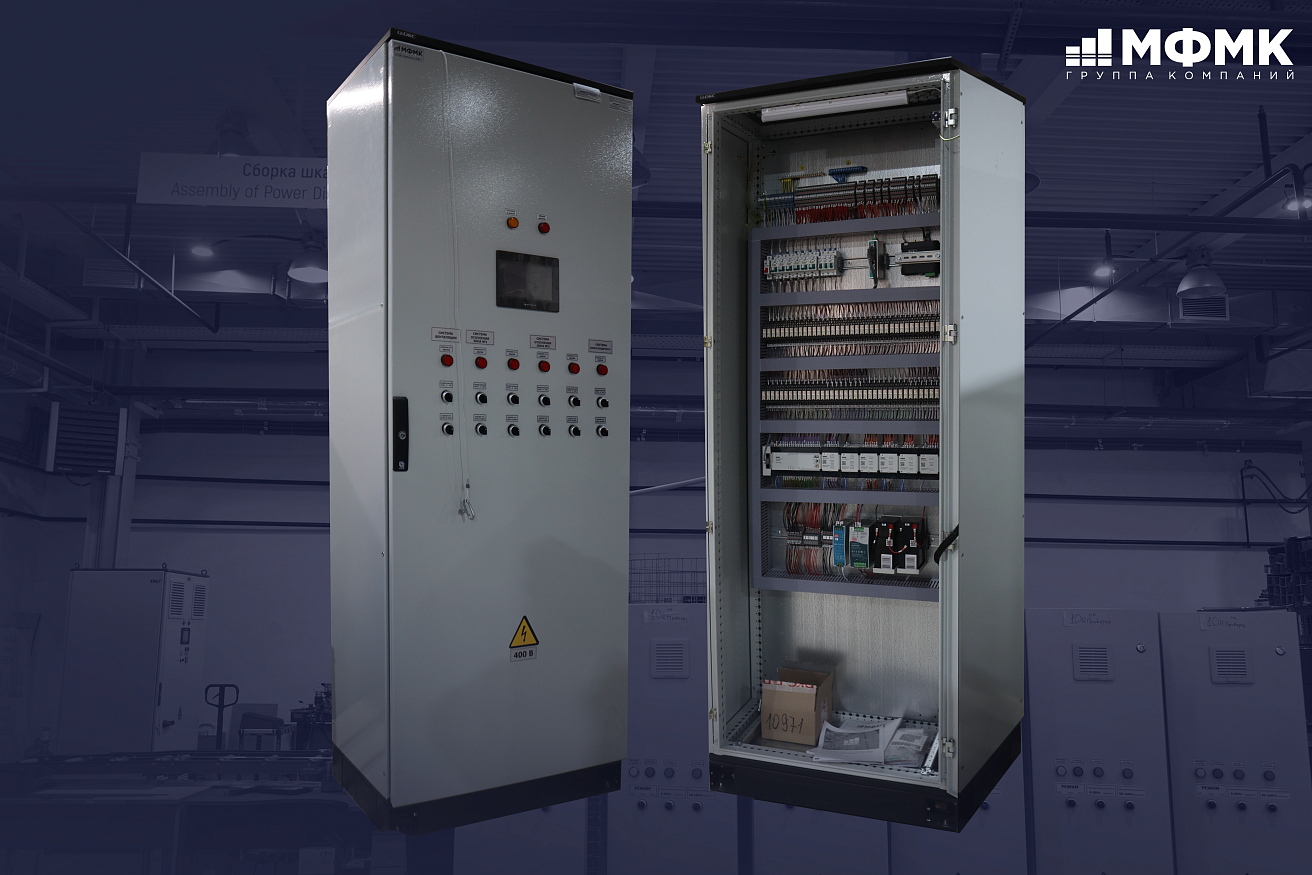

ША-ИТП (Шкаф автоматики):
∙ Резервирование питания цепей управления посредством аккумуляторных батарей. Предусмотрен контроль наличия питания и неисправности ИБП;
∙ GSM-диспетчеризация;
∙ При необходимости система может быть остановлена и вновь запущена с щита управления ЦТП или дистанционно с центрального диспетчерского пункта;
∙ Каждая автоматизированная технологическая система теплового пункта включается и работает независимо друг от друга.
Распределительные шкафы управления насосами:
∙ Разделение цепей управления и диагностики: в шкафы заведены как силовые линии на насосы, так и отдельные каналы обратной связи от реле давления и автоматических выключателей для точного контроля состояния («Работа», «Авария», «Автомат»).
Шкаф учета тепловой энергии (ШУУТЭ):
∙ Коммерческий учет: Выделен в отдельный щит с подключением высокоточных датчиков температуры, давления и расхода для передачи данных в АСУ верхнего уровня.
